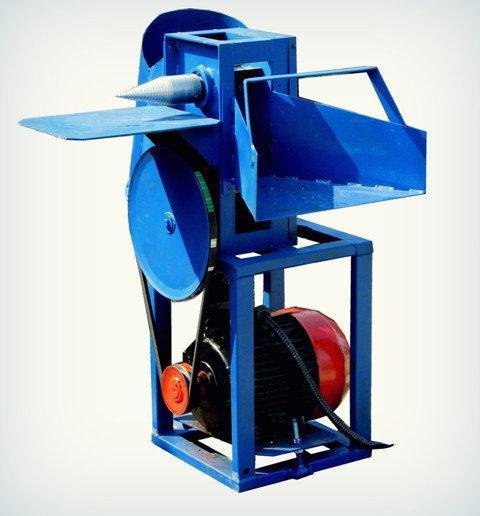

Подрібнювач гілок "Преміум" (без конуса) під електродвигун 50 мм, 2-стороння заточка ножів

Подрібнювач гілок "Преміум" (без конуса) під електродвигун 50 мм, 2-стороння заточка ножів. Подрібнювач гілок з приводом від електродвигуна призначений для рубки сухих гілок діаметром до 50 мм на відрізки по 100 - 120 мм.

Вимоги до електродвигуна:

Напруга живлення 380 Вт, 3-х фазна; потужність - 5-7,5 кВт; частота обертання - 1500 оборотів. Вихідний вал електродвигуна повинен бути забезпечений роликами діаметром не менше 140 мм з профілем типу b.

Особливості конструкції:

Основний вузол подрібнювача гілок — серцевина. Корпус серцевини подрібнювача гілок виготовлений із сталевого куточка 5*40*40 мм і листової сталі товщиною 5 мм. В середині корпусу на підшипникових вузлах встановлені три вала, на яких зібраний шестерний редуктор (коефіцієнт редукції - 4,875). Шестерні і вали виготовлені з сталі марки 45, проходять термічну обробку. Станина подрібнювача гілок з приводом від електродвигуна являє собою куб, який виконаний з профільних труб, усередині якого встановлена регульована по висоті платформа. Серцевина подрібнювача встановлена на станину. Рубочний пристрій утворено 8 ножами, встановленими на верхній і середній вал. Завдяки використанню в редукторі системи з трьох шестерень, вали синхронно обертаються в різних напрямках. Верхній вал має вихід назовні, на який можливо встановити конус для колки дров. В подрібнювачі гілок використовуються ножі, виготовлені з конструкційної сталі 45, яка добре «тримає» ріжучу кромку і володіє високою стійкістю до механічних навантажень. Ножі мають двосторонню заточку, ріжучі кромки сходяться встик.

Принцип дії:

Крутний момент від шківа електродвигуна передається за допомогою ремінної передачі на шків подрібнювача гілок, який запускає механізм редуктора. Гілки подаються в завантажувальний бункер подрібнювача гілок, обертові ножі затягують їх у рубочний пристрій. Після цього подрібнену сировину викидаються через бункер вивантаження.

Стандартна комплектація: серцевина, тумба з регульованою по висоті платформою для установки двигуна, бункер завантаження, бункер вивантаження.

Додаткова комплектація: конус і стіл для колки дров.

Технічні параметри:

• Подрібнювач гілок (в зборі): 150х110х85 см;
• Завантажувальний бункер: 65х45х25 см;
• Бункер вивантаження: Ø27 х 50 см;
• Вага: 87 кг.
