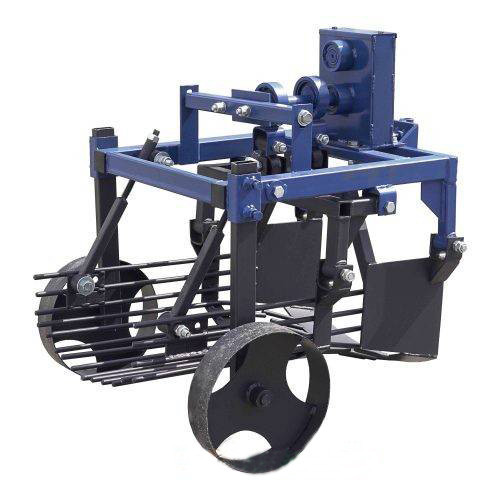

Картоплевикопувач вібраційний Zirka-105 (без карданного вала)

Картоплекопичувач вібраційний "Zirka-105" (без карданного вала) Вібраційний картопелькопікач може агрегатуватися з мотоблоками від 6 л.. обладнаний двигуном повітряного охолодження й мають задню ВОМ із шпонковим пазом. Для мотоблоків зі шліцьовим валом потрібно виготовити перехідник і внести в конструкцію зміни. Конструктивною особливістю цієї моделі картопелькопача є вбудований понижувальний редуктор і привод від вала добору потужності мотоблока. Зверніть увагу на те, що для нормальної роботи картоплі бажано попередньо очистити ділянку від ботви. Принцип роботи Первинний вал редуктора або вал-шестерня картоплі картоплі від вала добору потужності мотоблока через карданний вал. З вторинного валу редуктора картоплі-фолекопалки оберти передаються на два ексцентрики, які за допомогою спеціальних штовхачів передають зворотно-поступальний рух на гуркіт і ніж. У процесі збирання врожаю картоплі ніж підрізає пласт ґрунту з полуницями та подає його на гуркіт, де вони очищаються від ґрунту та викидаються на землю. Приводи ножа та гуркоту працюють від окремих ексцентриків, що істотно знижує вібрації в процесі прибирання. Регулювання глибини викопування залежить від діаметра коліс, встановлених на мотоблок. Опорні колеса картоплікопача використовуються для регулювання кута атаки. Причіпний пристрій приварений. Конструкція У конструкції картоплі можна виділити такі елементи: рама; редуктор; вал зі штовхачами; активний ніж; гуркіт; причіпний пристрій; опорні колеса. Поздовжня рама картопелькопача виготовлена зі сталевої профільної труби перерізом 40×40 мм, товщина стінки 2 мм, довжина становить 495 мм. Поперечна рама виготовлена з профільної труби 50×25, товщина стінки становить 3 мм, а її довжина становить 446 мм. Також є додаткові перемички та підсилювачі для забезпечення міцності та надійності конструкції. Редуктор має набір шестерень, який дає змогу отримати коефіцієнт редукції 4,5, тобто оберти, що надходять на вал картоплі, будуть у 4,5 раза нижчими, ніж оберти вала відбору потужності мотоблока, що дає змогу працювати з картопелькопачем під час комфортному рівні оберту та вібрації пристрою . Вал-шестерня виготовлений зі сталі марки 45, має 15 зубів, модуль зуба становить 2 Нижній вал також виготовлений із 45 сталі, на нього встановлена велика шестерня, яка має 69 зубів, модуль зуба також має значення 2. Активний ніж має товщину 5 мм і ширину 382 мм. Грохот має всього 17 зубців, довжина яких становить 500 мм. Причіпний пристрій стандартний для мотоблоків із двигуном повітряного охолодження, типу Zirka-105. Опорні колеса кріпляться за допомогою болтового з'єднання. Габаритні розміри висота — 674 мм ширина — 681 мм довжина - 849 мм вага - 49,8 кг Карданний вал до комплекту не входить і купується окремо!
